AN-EC-004

2025-05

Caída térmica de iR

Parte 2 – Medición: Interrupción de corriente y retroalimentación positiva


Resumen

En la Nota de Aplicación AN-EC-003, se explicaron los conceptos de caída óhmica (también llamada caída de iR o resistencia no compensada) y resistencia óhmica, y se analizaron algunas estrategias para reducir los errores causados ​​por la caída óhmica. Mediante el empleo de algunas de estas estrategias, la caída óhmica de iR puede reducirse, pero no eliminarse por completo. Afortunadamente, se pueden tomar medidas adicionales con un potenciostato moderno, lo que permite medir la caída óhmica de iR restante y compensarla. Sin embargo, solo se puede compensar hasta el 90 % de la caída óhmica de iR.

Esta Nota de Aplicación presenta dos herramientas que los investigadores que utilizan productos Metrohm Autolab tienen a su disposición para medir y corregir (o compensar) la caída óhmica de iR: la interrupción de corriente y la retroalimentación positiva.


Configuración


Estimación de la caída óhmica

En un potenciostato conectado a una celda de tres electrodos, el potencial entre el electrodo de trabajo (WE) y un electrodo de referencia (RE) se controla mediante un bucle de control. La diferencia de potencial deseado entre el RE y el WE se mantiene ajustando el flujo de corriente entre el contraelectrodo (CE) y los electrodos de trabajo. La resistencia térmica R, también conocida como resistencia no compensada, causa un error de control de potencial denominado caída óhmica ir. Este error de control se puede corregir agregando una tensión de corrección proporcional al flujo de corriente a la entrada del potenciostato. Desafortunadamente, no es posible usar un potencial de corrección exactamente igual a ir para compensar completamente la caída óhmica, ya que el sistema oscilaría.

Cálculo de la resistencia óhmica en función de la geometría de la celda y la conductividad del electrolito.

La caída óhmica depende de la resistencia óhmica R, que es función de la geometría de la celda y de la conductividad del electrolito. Para un electrodo plano con densidad de corriente uniforme en toda su superficie, la resistencia óhmica se obtiene mediante la ecuación que se muestra aquí, donde incógnita (cm) es la distancia entre el electrodo de referencia y el electrodo de salida, κ (S cm−1) es la conductividad de la solución y A (cm²) es el área superficial del electrodo de salida.

Cálculo de la resistencia óhmica para un electrodo esférico

Para un electrodo esférico (por ejemplo, un electrodo de mercurio de gota/DME o un electrodo de mercurio de gota colgante/HMDE) de radio r0, la resistencia óhmica se da por:

Cálculo de la resistencia óhmica de un electrodo de disco giratorio (RDE)

Para un electrodo de disco giratorio (RDE) de radio r, cuando el RE se coloca lejos del electrodo de trabajo (normalmente para mediciones de RDE), la resistencia óhmica se da por:


Medición de la caída óhmica

circuito equivalente

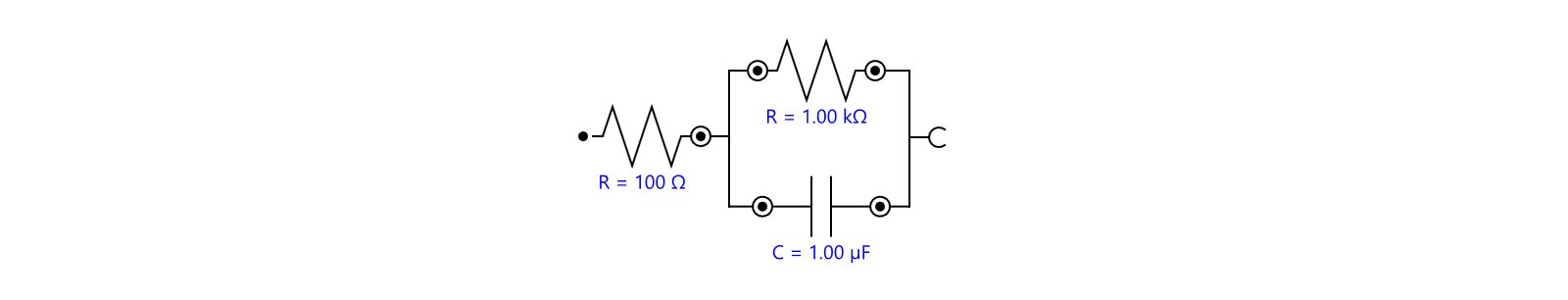

Figure 1. El circuito equivalente utilizado en este estudio.

En la mayoría de los casos, las geometrías son más complejas y, por lo tanto, la caída óhmica debe medirse experimentalmente. Los tres métodos más comunes para medir la caída óhmica son:

  1. Interrupción de corriente
  2. Retroalimentación positiva
  3. Espectroscopia de impedancia electroquímica (EIS, véase AN-EC-034)

El circuito eléctrico equivalente que se muestra en la Figura 1 se utiliza para ilustrar los dos primeros métodos de la lista anterior. Este circuito corresponde al circuito de celda ficticia (c) de la celda ficticia 2 de Autolab.


Interrupción de corriente

La medición de la caída óhmica mediante la técnica de interrupción de corriente se basa en la simple aplicación de la ley de Ohm. Cuando una corriente i fluye por el circuito mencionado en la Figura 1, la caída de tensión en la resistencia R es igual a ir, y la caída de tensión en (RpC) es iRp. Si se interrumpe la corriente, i se convierte en 0 y la tensión en Ru cae casi instantáneamente, mientras que la tensión en (Rpagdo) cae con una caída exponencial proporcional a EXP(−t/RpagC), debido a la presencia del condensador do.

fsdfd

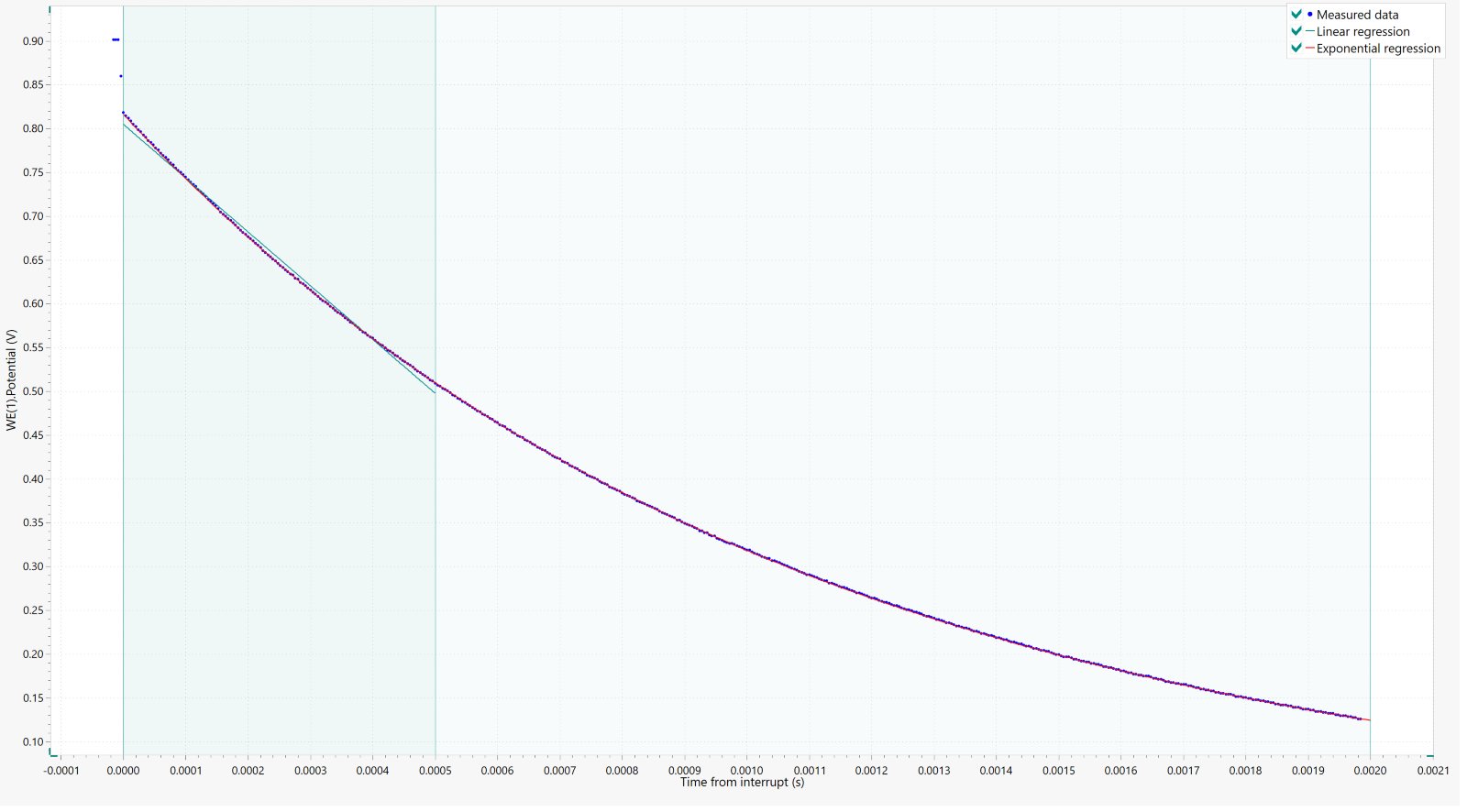

Figura 2. Medición de resistencia óhmica con interrupción de corriente utilizando un PGSTAT302N con el ADC10M.

Si se mide la tensión justo antes e inmediatamente después de interrumpir la corriente, la diferencia entre las tensiones medidas es la caída óhmica ΔEóhmico . La relación entre la caída óhmica y la corriente antes de la interrupción es la resistencia óhmica R. La medición de la caída óhmica para el circuito de celda ficticia (c, el circuito equivalente en la Figura 1) utilizando un PGSTAT302N con un módulo de muestreo rápido ADC10M se ilustra en la Figura 2.

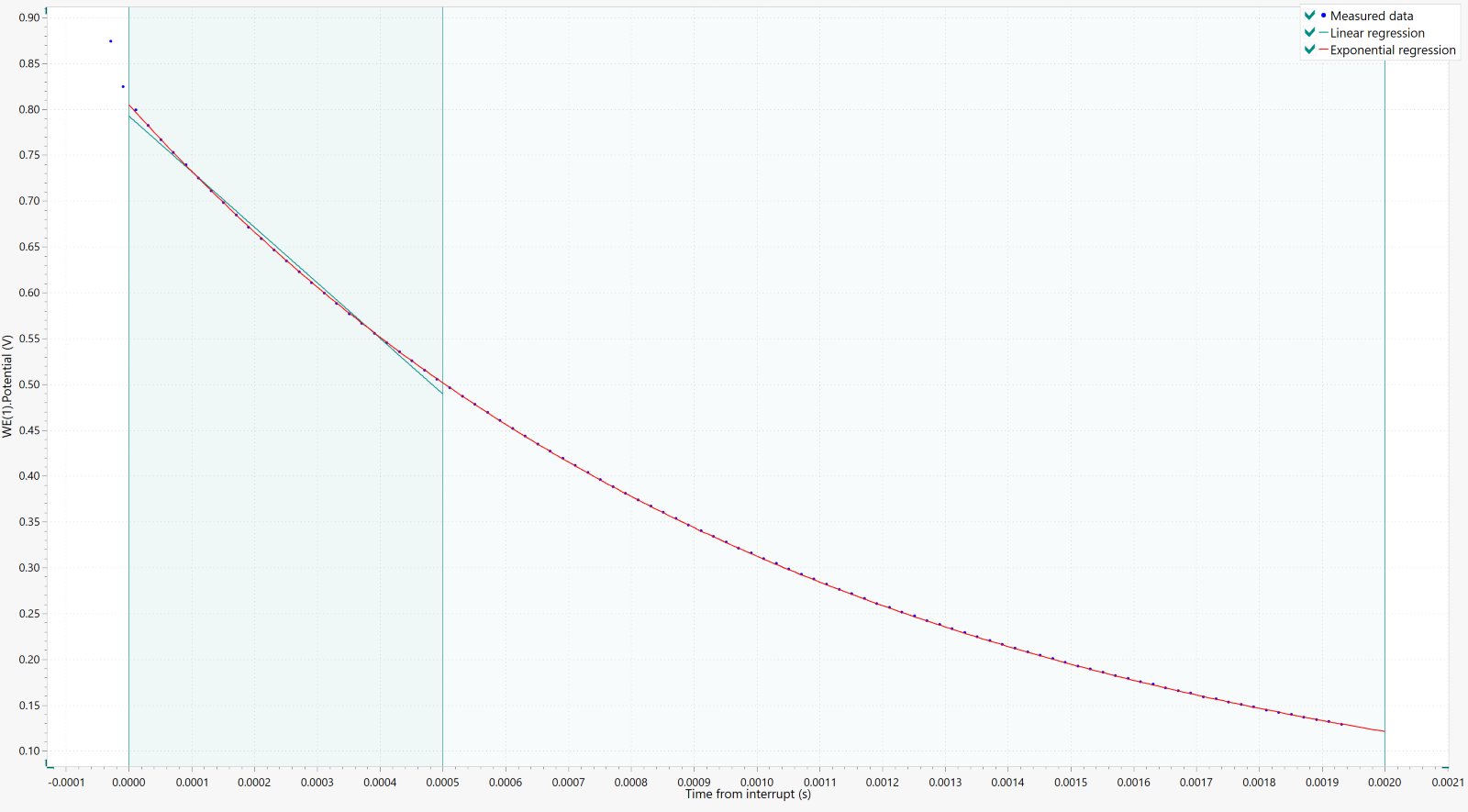

Medición de la resistencia óhmica con interrupción de corriente utilizando el PGSTAT302N
Figura 3. Medición de la resistencia óhmica con interrupción de corriente con el PGSTAT302N. Se registran menos puntos de datos en comparación con la Figura 2.

Si no se dispone de un módulo ADC10M, el método puede utilizarse igualmente. Sin embargo, se registrarán menos puntos de datos, lo que resultará en una medición menos precisa (Figura 3).

Los valores medidos se ajustan mediante una regresión lineal y exponencial, y los valores de R calculados se muestran en la pestaña Resultados del software (Figura 4).

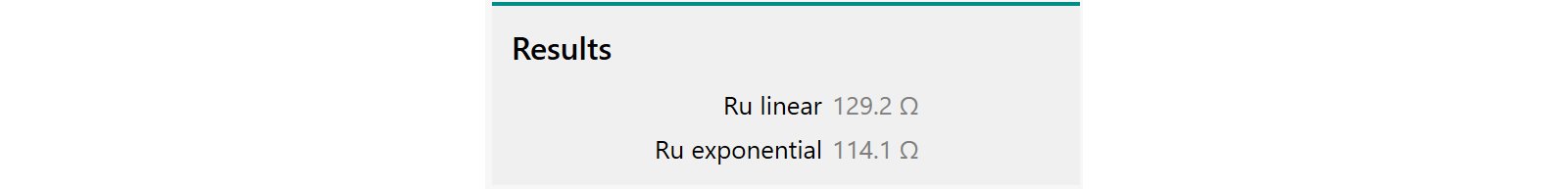

Los valores de resistencia se obtienen del ajuste lineal y exponencial de los datos.
Figura 4. Los valores de resistencia se obtienen del ajuste lineal y exponencial de los datos.

Los valores calculados dependen en gran medida de las posiciones de inicio y fin especificadas para la regresión lineal y exponencial. Si estas posiciones no se ajustan correctamente, los valores calculados pueden diferir significativamente de la resistencia real sin compensar. Tenga en cuenta que ni la Figura 2 ni la Figura 3 presente una parte lineal, por lo que el valor ajustado de la regresión exponencial debe considerar el valor más preciso.


Retroalimentación positiva

Otra forma de medir la caída óhmica es la llamada retroalimentación positiva. Dado que la caída térmica ir es proporcional a la resistencia óhmica R, podría compensarse midiendo la corriente i, multiplicándola por la resistencia óhmica R y retroalimentando la caída óhmica resultante al lazo de control. En este caso, se deben considerar los puntos: la resistencia óhmica se desconoce en esta etapa, y una compensación completa de la caída óhmica dejaría el sistema en oscilación, perdiendo el control del potenciostato.

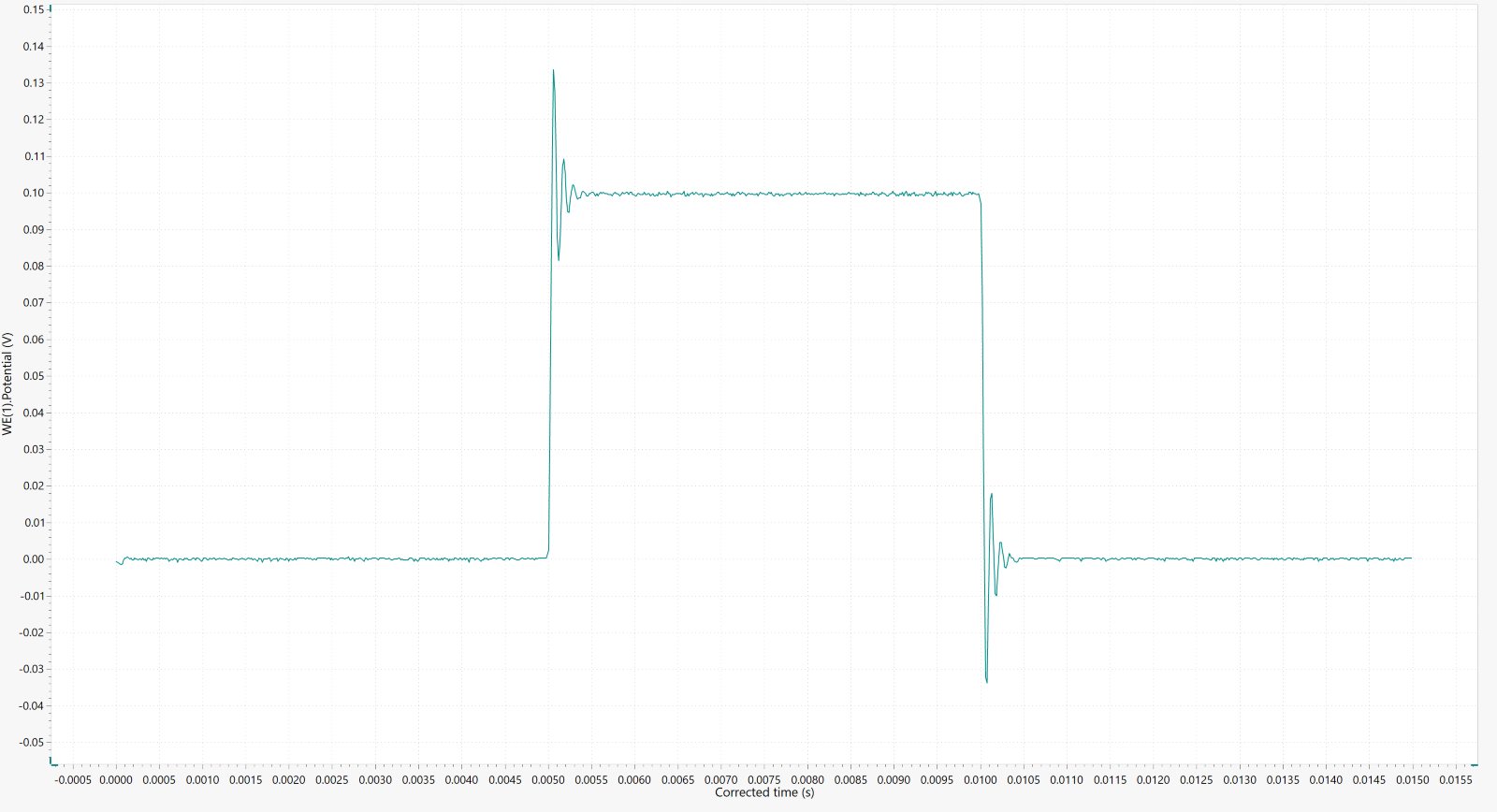

Una medición de retroalimentación positiva del circuito.
Figura 5. Una medición de retroalimentación positiva del circuito de la Figura 1, celda ficticia (c), con un valor de compensación iR aceptable de 95 Ω.

En la medición de retroalimentación positiva, se realimenta una tensión irincógnita al lazo de control durante una medición de paso de potencial corto. El objetivo es encontrar el valor de Rincógnita (el valor de compensación iR) lo suficientemente cercano a la resistencia óhmica R. Esto se logra mediante ensayo y error, es decir, repitiendo el procedimiento con diferentes valores de la resistencia de compensación iR y comprobando el gráfico resultante. Una compensación iR aceptable produce oscilaciones amortiguadas de la señal, como en el ejemplo de la Figura 5.

Este método debe utilizarse con precaución. Un sistema que oscila tiene más potencial y, por lo tanto, más energía de la necesaria. Por lo tanto, podrían desencadenarse reacciones secundarias indeseadas que afectan al electrolito o dañan el electrodo de trabajo.

La retroalimentación positiva puede medirse directamente con el software NOVA.


Compensación práctica de la caída óhmica

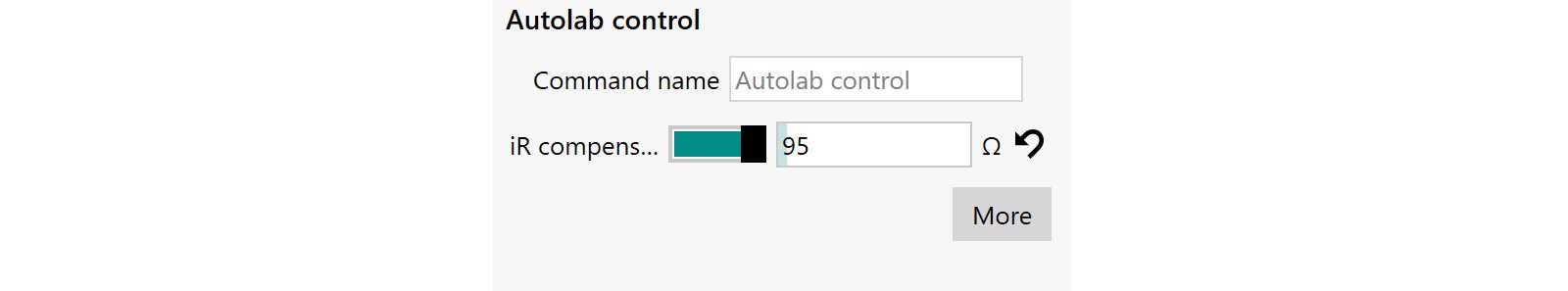

Las propiedades del comando de control Autolab en NOVA, con el interruptor de compensación iR habilitado.
Figura 6. Las propiedades del comando de control Autolab en NOVA, con el interruptor de compensación iR habilitado.

Una vez medido el valor de la resistencia óhmica, se puede utilizar en cualquier procedimiento NOVA. En las propiedades del comando de control de Autolab, se puede activar el interruptor de «compensación iR» e introducir el valor de la resistencia óhmica, como se muestra en la Figura 6.

El sistema aplica el valor de compensación iR de forma similar al método de retroalimentación positiva descrito anteriormente. Por lo tanto, se recomienda encarecidamente utilizar entre el 80 % y el 90 % de la resistencia óhmica para evitar oscilaciones y daños en el electrodo de transición y el electrolito.

Otra forma de utilizar la caída óhmica es realizar una de las tres mediciones descritas y, a continuación, utilizar el valor de la resistencia óhmica para corregir matemáticamente los datos experimentales.

La corriente i del experimento electroquímico se multiplica por la resistencia óhmica Ru para determinar la caída óhmica Vgota = yoRu. A continuación, se resta Vgota del potencial Vexp medido experimentalmente, lo que da como resultado el potencial corregido Vcorr = Vexp − Vgota. Finalmente, Vcorr puede utilizarse en los gráficos y en tratamientos posteriores de datos.


Conclusiones

Esta nota de aplicación describe dos métodos diferentes para medir la caída óhmica y la resistencia óhmica. La caída óhmica puede compensarse con el potenciostato durante la medición o puede aplicarse una corrección matemática a los datos durante el posprocesamiento.

La interrupción de corriente y la retroalimentación positiva son métodos rápidos, pero se requiere precaución al usarlos para evitar la interpretación errónea de los datos o dañar la configuración. Por otro lado, la EIS es un método más confiable para determinar la resistencia óhmica, pero requiere el módulo opcional FRA32M o VIONIC con tecnología INTELLO. El método EIS se explica por separado en AN-EC-034
